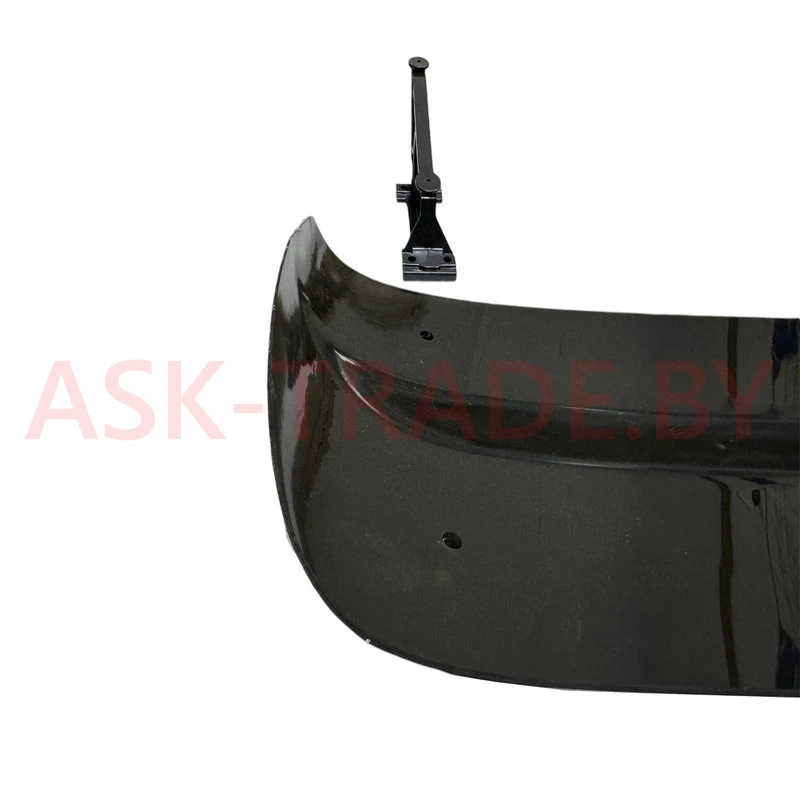

Козырек солнцезащитный н/о МАЗ 5440/6430 в сборе

Инструкция 277700.8415110-02 ИМ по установке солнцезащитного козырька AeroMAZ на кабины автомобиля МАЗAeroMAZ на кабины автомобиля МАЗ

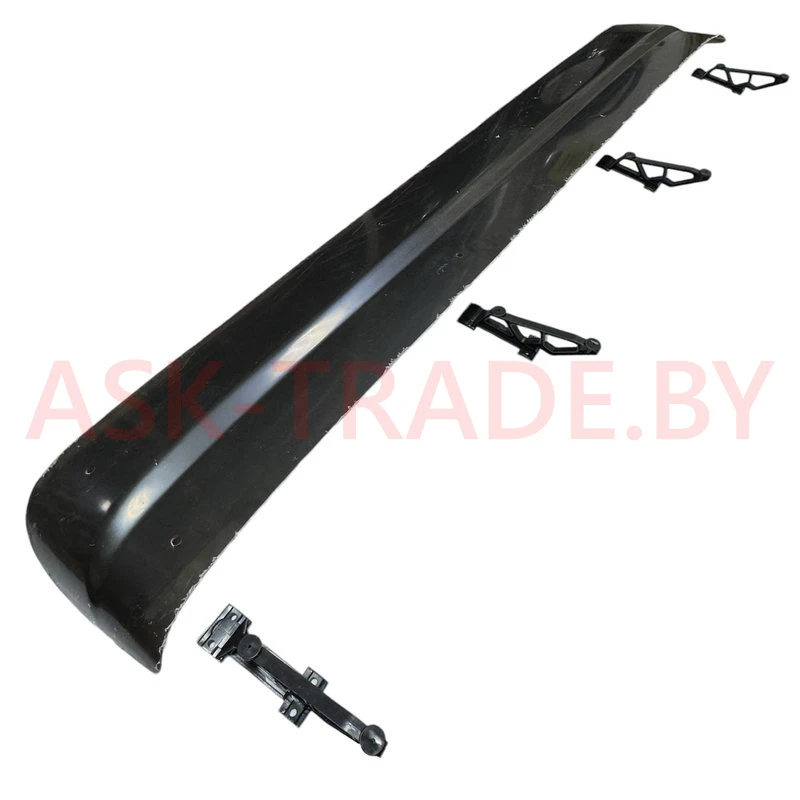

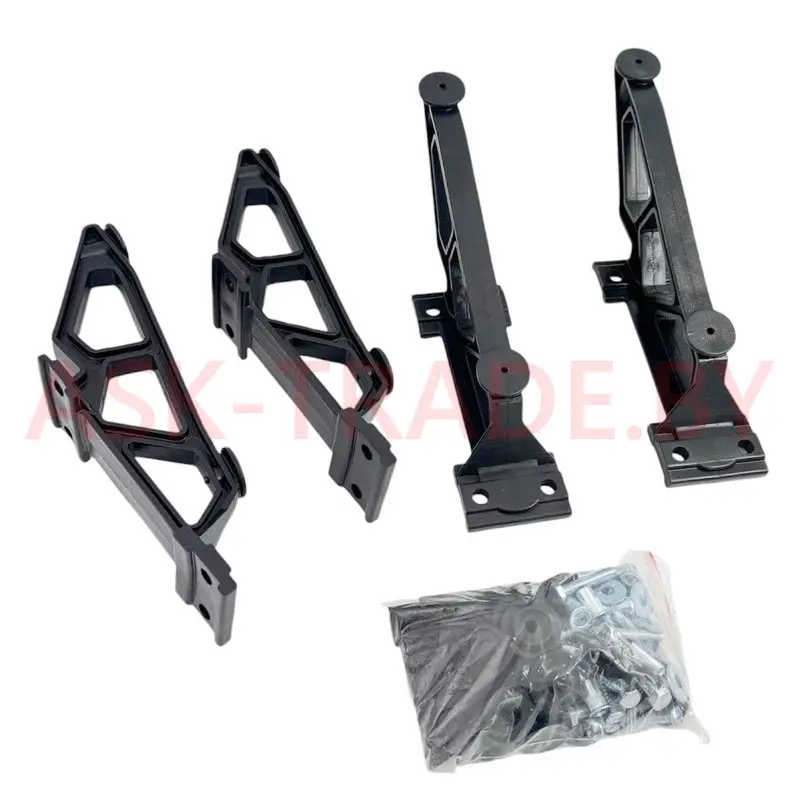

Козырьки 277700.8415110-02 «AeroMAZ» поставляются в комплектах в сборе с кронштейнами, и в комплектах в несобранном виде со всеми комплектующими.

- если вами приобретен комплект в несобранном виде, необходимо собрать козырьки с кронштейнами. Затяжку винтов произвести до легкого вдавливания винта во втулку (Момент затяжки 1,6:1,8 Нм).

- перед установкой козырька определить и отметить середину кабины, воспользовавшись сварными швами слева и справа, нанести разметку в виде вертикальных линий, параллельных осевой линии, на расстоянии 333+-2 мм влево и вправо от нее;

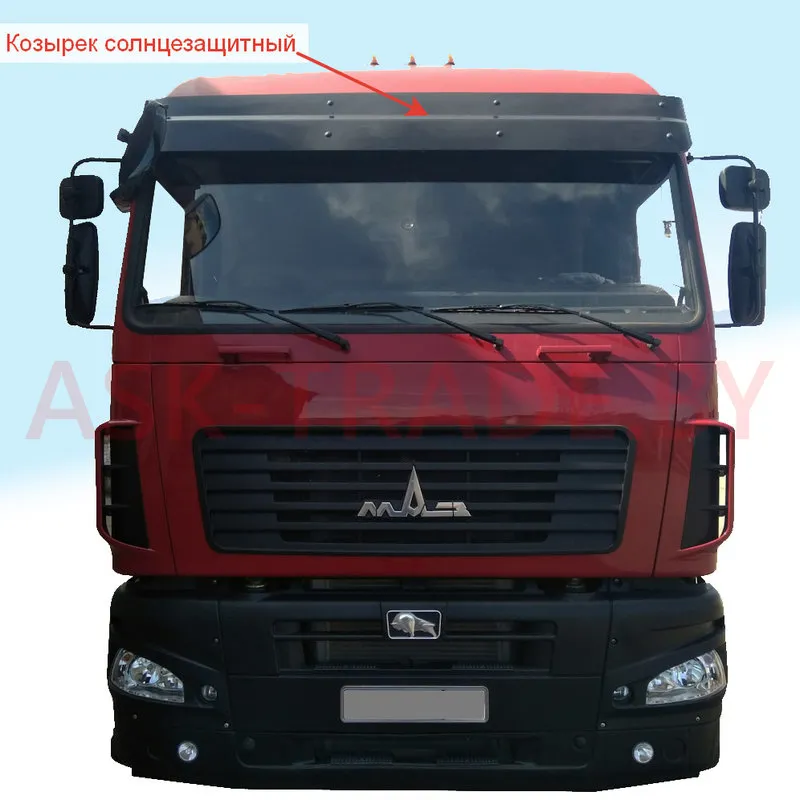

- установить козырек в сборе с кронштейнами крепления так, чтобы между нижними болтами средних кронштейнов козырька и водосточным желобком крыши оставался зазор не менее 20 мм

- оси средних кронштейнов крепления находились на вертикальных линиях разметки, и все кронштейны прилегали к поверхности крыши без деформации козырька;

- отметить места крепления кронштейнов на крыше кабины;

- снять козырек и просверлить шестнадцать отверстий 09 мм перовым сверлом для установки гаек-заклепок резьбовых в панели крыши кабины;

- отверстия перед установкой промазать герметиком, вставить гайки-заклепки резьбовые из комплекта поставки и закрепить их с помощью инструмента для установки гаек заклепочных;

- установить и закрепить солнцезащитный козырек шестнадцатью болтами М6х35 с плоскими  и пружинными шайбами, предварительно установив прокладку  между кронштейном козырька и гайкой-заклепкой

- болты вкрутить в заклепки резьбовые "от руки" до упора, затем ключом завернуть на 5 полных оборотов, но не более, прижимая кронштейн к заклепке резьбовой.
